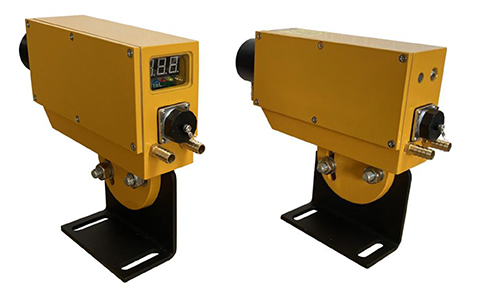

BLR-T30對射型紅光激光檢測器

一、 概述

T30對射型紅光激光檢測器是我廠研制的新一代大功率激光檢測器。它特別針對冶金行業惡劣的工作現場，采用激光峰值功率達30mW的大功率紅色激光管作為發射源，因而具有極強的穿透能力和極遠的動作距離。
T30對射型激光檢測器具有以下特點：
1、可在較惡劣的環境下工作（如潮濕，粉塵等惡劣環境中）。
2、可長時間連續可靠工作。
3、本檢測器為電源、控制器、輸出一體化，安裝方便。

二、 安全使用注意事項

1．發射器上有紅色激光射出時，表示激光管正處于工作狀態。
2．不要試圖去看或者觸摸激光發射源。
3．當心在發射區域或者進入發射區域的任何能引起反射的鏡面物體。
4．不要直接對準人體或者用來檢測人。
5．嚴格按照說明書規范操作。

三、 工作原理

該檢測器使用對射模式。發射器電路產生調制的16kHz紅外激光。接收器電路同樣調制到該頻率接收。如果正常接收到信號，則接收能量三位數碼管顯示接收到信號強度，輸出電路輸出一狀態。如果未接收到發射信號（如檢測區域中有物體通過），則接收能量顯示為0，輸出電路輸出相反狀態。由于采用了高頻紅外調制光，因而該檢測器響應速度快，抗干擾性好，動作可靠。
在高干擾環境中可以選擇同步工作方式，極大的提高了檢測器的抗干擾能力。

四、 主要性能參數

1.檢測區域（發射與接收之間距離）：≤30m；
2.發射光源：紅光激光 波長650nm；
3.發射輸出功率：30mW；
4.激光安全等級：CLASS IIIb；
5.動作響應時間：≤2ms；
6.輸出:
（1）發射器：
一組常開常閉繼電器信號輸出：當發射器工作正常時，繼電器斷開；當發射器工作異常時，繼電器閉合。最大帶載能力DC30V/10A，250VAC/10A
（2）接收器：
一組推挽電平輸出：最大帶載能力100mA，帶過載保護, 短路保護，輸出極性可通過內部亮動暗動撥碼開關切換,響應時間10ms。
一組繼電器輸出：響應時間20ms，最大帶載能力DC30V/10A，250VAC/10A
可選配接收能量報警輸出：MOS繼電器輸出，最大帶載能力DC60V/2.5A，當接收能量≤20時，MOS繼電器閉合
7.環境溫度范圍；-25℃~70℃
8.功耗：發射器5W；接收器空載功耗5W，滿載功耗15W
9.抗環境光干攏：10000LUX，適用于1200℃以下物體的檢測。

五、接線

1．發射器： 10芯全密封航空插頭(2芯線)

2．接收器： 10芯全密封航空插頭(10芯線)

六、面板指示

1．發射器
一個紅綠雙色指示燈：
電源指示：綠色（亮表示電源正常）
發射異常指示：紅色（亮表示發射異常）
2．接收器
一個三位數碼管，顯示接收信號強度。
四個指示燈：
綠燈：電源指示（亮表示電源正常）
藍燈：同步指示（亮表示同步信號正常，閃爍表示同步信號斷開）
紅燈：動作指示（亮表示輸出電路動作）
黃燈：接收能量報警（閃爍表示接收信號太弱）

七、安裝

1.將接收器和發射器面對面安裝。
2.給系統供電前按要求連接好接線。
3.高干擾現場建議采用同步方式，可大幅度提高檢測器的可靠性，如需要工作于同步狀態，將發射器與接收器的同步信號對接（同步正對同步正、同步負對同步負）。并將接收器內部的同步撥碼開關置于同步方式。
4.調整安裝支架，將發射器的紅光激光對準接收器的接收鏡頭，完成初調，然后微調接收器的角度，使接收能量指示最大。

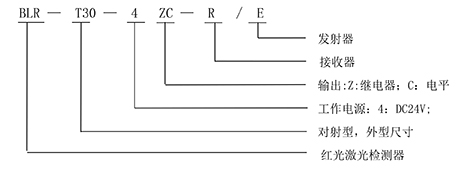

八、 型號釋義

九、注意事項：

1.定期擦拭接收器和發射器的鏡頭，保證鏡頭清潔。擦拭時人眼不能看發射器的激光，避免激光束輻射。
2.定期檢查電氣連接點是否可靠。
3.定期檢查安裝是否松動。

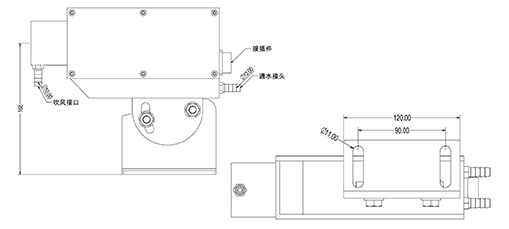

十、安裝外形圖：
