加熱爐工業電視

功能介紹

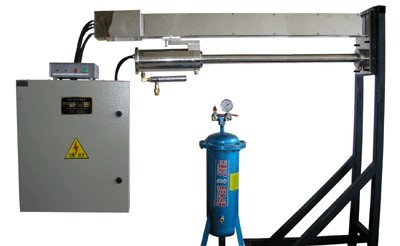

      SG-FL1080型加長內窺式高溫工業電視設備是運用于高溫環境的特種閉路電視設備。加熱爐工業電視廣泛應用于冶金、電力、建材、輕工、化工機械等行業的加熱爐、蒸汽鍋爐、玻璃熔融槽、燒結爐等工業高溫爐上,尤其在不宜采用水冷卻的情況下(北方，水資源缺乏且冬天水管易爆裂的地區)使用更為廣泛。
     設備可將攝像鏡頭直接伸入爐內觀察爐內工件運行,物料和火焰形狀等狀況,既保證生產可靠,提高產品質量,又改進工作環境,降低勞動強度,還便于實現集中調度及生產過程的自動化。
主要技術特點如下：
●純風冷
●兩級自動過濾方式
●自鎖鏈式傳動機構
●超動態范圍攝像機
●藍寶石耐高溫加長鏡頭
●自動退出保護裝置
●現場中控兩地操作
●自鎖鏈式傳動機構
●PLC可編程控制
●退出故障指示
1、觀察范圍為了盡可能擴大觀察范圍，將鏡頭伸進爐內進行觀察。
為了減少窯爐散熱，節約能源，盡量減少爐壁開孔尺寸。
2、冷卻方式
本設備采用強迫風冷方式，冷卻效果與水冷差不多，但使用簡單，維護方便，不受地區限制。水冷消耗大量水資源（2噸/小時，48噸/天，即：17520噸/年），且常期使用會結水垢，影響冷卻效果。
●為了減少爐窯對設備的輻射熱，采用1mm針孔鏡頭，大大降低了輻射面積。
●對鏡頭的保護采用雙層防護罩，由兩路氣體對鏡頭進行冷卻。并將冷卻氣從防護罩前端吹出，可以壓住窯爐內火焰，擋住灰塵。
●壓縮空氣經過本設備的渦旋致冷管后，溫度大大降低，達到良好的冷卻效果。
3、氣體過濾
本設備采用二級過濾，一級過濾主要對其進行除水、除油、除灰塵等；二級過濾具有自動除水、自動除油和精密過濾、精密除油，維護簡單方便。
4、傳動方式
傳動部分采用高精密金屬導軌傳動，同時采用帶自鎖電機作為動力，使設備伸進退出平穩可靠，同時減少了探頭罩運動周期（7秒鐘內）。
5、控制電路
控制系統采用了PLC可編程控制，大大提高了系統的可操作性和可靠性，用戶可根據自己的要求自由編程，滿足用戶的需要。
6、攝像機和鏡頭的選用
為了提高圖像的質量，擴大其對照度的適用范圍，擬采用松下CP-474超動態范圍攝像機，且該攝像機使用24V交流或12V直流電源，更加可靠。因鏡頭耐高溫值高于攝像機，所以僅鏡頭伸進爐內更利于冷卻；且為了提高鏡頭對爐內照度變化下的隨時反映能力，選用自動光圈的高溫針孔鏡頭；鏡頭端面采用藍寶石制成，能耐600℃高溫，即使在意外情況下，也不致燒壞鏡頭。
7、溫控數碼顯示
為增加觀察的直觀性，溫度控制采用數顯方式，且可預先設置溫控的上下限，實現超溫報警。
8、自動退出功能
要求在出現下列三種情況之一時,具有自動退出功能
●探頭罩內腔溫度超過設定值(≥90℃)時
●壓縮空氣壓力低于規定值(≤0.5Mpa)時
●停電時(需設置UPS電源)
9、手動控制功能
●按伸進按鈕,退出按鈕能實現探頭伸進、退出功能
●可以用手推、拉探頭罩達到伸進、退出功能
●遙控功能：采用操作器可以對探頭罩的伸進、退出進行遠距離控制。
10、外形尺寸
●自動退出裝置(L×W×H)mm 1600×225×380
●控制系統(L×W×H)mm 470×300×1200
11、設備重量
130Kg
12、使用環境條件
●壓縮空氣入口
●入口壓力： 0.5～0.7Mpa
●入口溫度： ≤35℃
●流量： 0.3～0.4M3 /min
●粉塵：＜ 200g/ M3
●噪音：＜150db
●工作環境溫度: 自動退出裝置 -10℃～90℃ (不包括探頭罩)
●控制系統 -10℃～70℃
●攝像頭＜600℃
●爐內溫度　?。?000℃ 爐壁＜300℃
●振動：除地震、意外情況以外都能承受。
13、電磁干擾
當工作現場出現電磁干擾時，可通過視頻調制解調器來解決，使圖象質量達到4級以上。
14、鏡頭
●鏡頭長：1080mm
●視角：81度(對角線)
●進光孔直徑：Φ1.0mm
●鏡頭制式： C,CS卡口
●帶有藍色濾色鏡
15、彩色攝像機
●彩色攝像機：高溫
●攝像機型號： WV-CP474
●低照度： 0.9LUX,F0.75
●清晰度： 480TVL
●信噪比： 50db
●焦距調節：手動
●光圈調節：手動
●環境溫度： -10℃～+50℃
●防護等級： IP65
●制式： PAL
●外殼材質：金屬

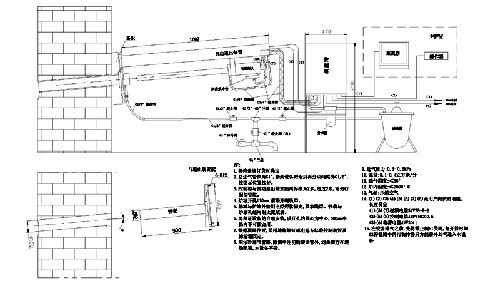

總體安裝圖：
